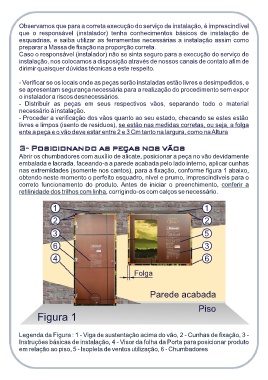

P. 3
Observamos que para a correta execução do serviço de instalação, é imprescindível
que o responsável (instalador) tenha conhecimentos básicos de instalação de
esquadrias, e saiba utilizar as ferramentas necessárias a instalação assim como
preparar a Massa de fixação na proporção correta.
Caso o responsável (instalador) não se sinta seguro para a execução do serviço de
instalação, nos colocamos a disposição através de nossos canais de contato afim de
dirimir quaisquer dúvidas técnicas a este respeito.
- Verificar se os locais onde as peças serão instaladas estão livres e desimpedidos, e
se apresentam segurança necessária para a realização do procedimento sem expor
o instalador a riscos desnecessários.
- Distribuir as peças em seus respectivos vãos, separando todo o material
necessário à instalação.
- Proceder a verificação dos vãos quanto ao seu estado, checando se estes estão
livres e limpos (isento de resíduos), se estão nas medidas corretas, ou seja, a folga
ente a peça e o vão deve estar entre 2 e 3 Cm tanto na largura, como na Altura
3- Posicionando as peças nos vãos
Abrir os chumbadores com auxílio de alicate, posicionar a peça no vão devidamente
embalada e lacrada, faceando-a a parede acabada pelo lado interno, aplicar cunhas
nas extremidades (somente nos cantos), para a fixação, conforme figura 1 abaixo,
obtendo neste momento o perfeito esquadro, nível e prumo, imprescindíveis para o
correto funcionamento do produto. Antes de iniciar o preenchimento, conferir a
retilinidade dos trilhos com linha, corrigindo-os com calços se necessário.
1 1
2 2
3 5
6 3
4 6
Folga
Parede acabada
Piso
Figura 1
Legenda da Figura : 1 - Viga de sustentação acima do vão, 2 - Cunhas de fixação, 3 -
Instruções básicas de instalação, 4 - Visor da folha da Porta para posicionar produto
em relação ao piso, 5 - Isopleta de ventos utilização, 6 - Chumbadores
Pg-3
